Installer le groupe extérieur d’une pompe à chaleur ne se résume pas à poser un équipement contre un mur. Le choix de son emplacement, la stabilité du support, la qualité des raccordements et les vérifications avant la première utilisation influencent directement son fonctionnement, sa sécurité et sa durée de vie.
Pour réussir cette installation, plusieurs étapes doivent être respectées, depuis le dimensionnement de la pompe à chaleur jusqu’à son entretien. Certaines préparations peuvent être anticipées par le propriétaire, tandis que les interventions frigorifiques et électriques nécessitent des professionnels qualifiés.
- Le dimensionnement de la pompe à chaleur doit correspondre aux besoins thermiques du logement.
- Le groupe extérieur doit reposer sur un support stable, de niveau et adapté à son poids.
- Les règles d’urbanisme, le voisinage et les contraintes acoustiques doivent être examinés avant la pose.
- Les raccordements frigorifiques et électriques doivent être confiés à des professionnels qualifiés.
- La mise en service et l’entretien régulier sont essentiels pour préserver les performances de l’équipement.
Préparer l’installation : modèle, terrain et réglementation
La préparation d’une installation de pompe à chaleur commence par trois décisions : sélectionner un équipement adapté au logement, déterminer l’emplacement du groupe extérieur et vérifier les règles applicables. Ces choix conditionnent la qualité de la pose et peuvent éviter des modifications coûteuses après les travaux.
Choisir et dimensionner la pompe à chaleur selon le logement
Le dimensionnement d’une pompe à chaleur repose sur les besoins réels de chauffage et, selon le modèle, de climatisation du logement. Un bilan thermique permet d’évaluer la puissance nécessaire en tenant compte des caractéristiques de l’habitation.
Plusieurs critères interviennent dans le choix :
- Le type de logement : maison individuelle ou appartement, avec des contraintes d’installation différentes.
- La qualité de l’isolation : un logement bien isolé nécessite généralement moins de puissance de chauffage.
- Le climat local : les besoins évoluent selon les températures extérieures habituelles.
- Les usages : chauffage seul, chauffage et climatisation ou production d’eau chaude sanitaire selon les possibilités du système.
- Le budget : il doit intégrer l’équipement et les contraintes de pose.
Une pompe à chaleur sous-dimensionnée risque de ne pas répondre correctement aux besoins pendant les périodes froides. À l’inverse, un équipement surdimensionné peut entraîner un fonctionnement moins adapté, des cycles plus fréquents et une usure prématurée dans certaines configurations.
Le choix entre une pompe à chaleur air-air et une pompe à chaleur air-eau dépend notamment des équipements déjà présents dans le logement. Le tableau suivant résume leurs principales différences.
| Critère | Pompe à chaleur air-air | Pompe à chaleur air-eau |
|---|---|---|
| Fonctionnement | Chauffe ou rafraîchit directement l’air intérieur. | Transmet la chaleur à un circuit d’eau de chauffage. |
| Avantages | Installation généralement plus simple et investissement initial souvent moins élevé. | Compatible avec un chauffage central adapté et peut produire de l’eau chaude sanitaire selon la configuration. |
| Limites | Performances pouvant diminuer par grand froid et absence de production d’eau chaude sanitaire avec une PAC air-air classique. | Installation généralement plus complexe et investissement initial souvent plus important. |
| Contraintes | Peut nécessiter plusieurs unités intérieures pour desservir différentes pièces. | Nécessite un circuit hydraulique de chauffage approprié. |
Le choix d’une pompe à chaleur repose avant tout sur les caractéristiques du logement, son niveau d’isolation et les besoins réels en chauffage. Dans le Val-de-Marne, REABIL accompagne les particuliers dans leur projet d’installation d’une pompe à chaleur air-eau dans le 94, avec un diagnostic thermique gratuit annoncé sous 48 heures. Cette évaluation permet d’étudier la compatibilité avec le système de chauffage existant, d’estimer la puissance nécessaire et d’identifier les équipements les mieux adaptés. L’objectif est de concilier confort thermique, performance énergétique et maîtrise des dépenses sur le long terme.
Déterminer le bon emplacement extérieur
Une fois le modèle choisi, il faut identifier un emplacement qui permette au groupe extérieur de fonctionner sans obstruction et facilite les futures interventions d’entretien.
Le support doit être stable, résistant et suffisamment plan. Une dalle en béton, des dalles adaptées ou des supports spécifiques peuvent convenir selon le terrain et les prescriptions du fabricant.
La circulation de l’air autour de l’unité doit rester dégagée. Il faut également anticiper les vibrations, l’évacuation de l’eau et la proximité des fenêtres ou des espaces occupés par les voisins.
Sur un terrain pentu ou irrégulier, une plateforme surélevée ou des supports appropriés peuvent être nécessaires. Les matériaux exposés aux intempéries doivent présenter une résistance suffisante pour conserver la stabilité de l’ensemble.
Conseil de préparation : Vérifiez l’accessibilité du groupe extérieur avant de valider son emplacement. Un équipement difficile à atteindre peut compliquer les opérations de nettoyage, de contrôle et de maintenance.
Vérifier les règles d’urbanisme et les contraintes de voisinage
Avant d’installer une unité extérieure de pompe à chaleur, il faut vérifier les règles d’urbanisme applicables à la propriété. Une déclaration préalable peut notamment être nécessaire lorsque les travaux modifient l’aspect extérieur du bâtiment. Les formalités dépendent de la situation et des règles locales.
Le service urbanisme de la mairie peut préciser les démarches à effectuer et les éventuelles contraintes d’implantation.
Le positionnement de l’unité doit également tenir compte des nuisances sonores. Il n’existe pas, dans les informations disponibles, de distance universelle à appliquer entre tous les groupes extérieurs et les habitations voisines. L’implantation doit être étudiée selon les règles applicables, les caractéristiques acoustiques de l’appareil et la configuration des lieux.
Une attention particulière est recommandée près des fenêtres, des portes et des limites de propriété. Un support antivibratoire adapté et un emplacement correctement choisi peuvent contribuer à limiter les désagréments.
Attention : ne lancez pas la pose avant d’avoir vérifié les éventuelles autorisations nécessaires. Une installation non conforme peut nécessiter des travaux correctifs, voire une dépose.
Installer et fixer le groupe extérieur en toute sécurité
L’installation physique consiste à préparer le support, positionner le groupe extérieur, le fixer correctement et organiser l’évacuation de l’eau. Ces opérations doivent respecter les caractéristiques de l’équipement et les consignes de pose du fabricant.
Préparer un support stable et limiter les vibrations
Le groupe extérieur doit être placé sur une assise capable de supporter son poids et de résister aux contraintes liées au fonctionnement et aux intempéries.
Une base en béton constitue une solution courante. L’article d’origine évoque une épaisseur de 15 cm, mais cette valeur ne doit pas être considérée comme une règle valable pour toutes les installations. Les dimensions et la résistance du support doivent être adaptées au terrain, au poids de l’appareil et aux prescriptions techniques.
Pour préparer la fixation, plusieurs points sont à contrôler :
- Vérifier la résistance et la stabilité du support.
- Contrôler son horizontalité à l’aide d’un niveau à bulle ou d’un niveau laser.
- Prévoir, si nécessaire, des dispositifs antivibratoires adaptés.
- Choisir des fixations compatibles avec la nature du support.
- Respecter les espaces nécessaires à la ventilation et à la maintenance.
Sur une base en béton, des chevilles adaptées peuvent assurer la fixation de l’équipement. Le choix des ancrages dépend toutefois du système de pose et des exigences du fabricant.

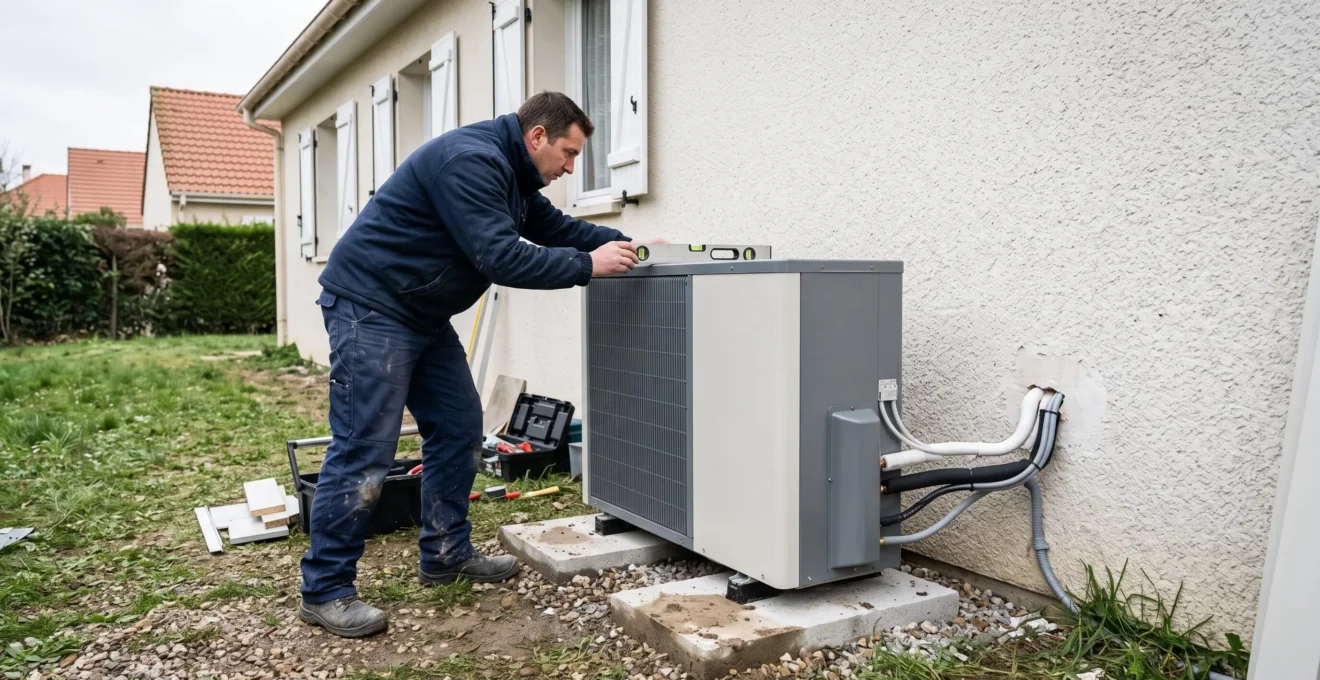

Positionner et fixer correctement l’unité extérieure
Après préparation du support, l’unité extérieure est positionnée puis alignée. La stabilité doit être vérifiée avant le serrage définitif des fixations.
Lorsque des boulons ou vis nécessitent un couple de serrage précis, une clé dynamométrique permet de respecter les indications techniques. Un serrage insuffisant peut compromettre la tenue de l’ensemble, tandis qu’un serrage excessif risque d’endommager certaines pièces.
La pose doit également éviter de transmettre inutilement les vibrations au bâtiment. Le choix entre fixation au sol et fixation sur supports muraux dépend notamment du poids de l’unité et de la résistance de la structure.
Pour fixer correctement un groupe extérieur de pompe à chaleur, il faut disposer d’un support résistant et de niveau, utiliser des ancrages adaptés, maîtriser les vibrations et respecter les consignes du fabricant. Si la résistance du support ou la méthode de fixation est incertaine, la pose doit être confiée à un professionnel.
Organiser l’évacuation des condensats et de l’eau de dégivrage
Une pompe à chaleur extérieure peut produire de l’eau, notamment pendant les phases de dégivrage en mode chauffage. Cette eau doit pouvoir s’évacuer sans provoquer de stagnation, d’infiltration ou de formation de glace dans une zone de passage.
Selon la configuration, l’évacuation peut utiliser une conduite appropriée présentant une pente suffisante. L’article source évoque une pente indicative de 2 %, à adapter aux contraintes de l’installation.
Dans les régions froides, un dispositif antigel, tel qu’un cordon chauffant compatible, peut être envisagé pour prévenir l’obstruction d’une conduite exposée au gel.
La quantité d’eau évacuée varie selon la météo, l’humidité et les conditions de fonctionnement. La conception de l’évacuation doit donc être adaptée au modèle et à son environnement plutôt que reposer sur une production quotidienne supposée constante.
Point pratique : Examinez le cheminement de l’eau avant la première utilisation. Une évacuation mal orientée peut entraîner une accumulation d’humidité au pied du mur ou la formation de glace pendant les périodes froides.
Raccordements frigorifiques et électriques : les étapes à confier à un professionnel
Après la fixation du groupe extérieur viennent les raccordements qui permettent son fonctionnement. Ils concernent notamment le circuit frigorifique et l’alimentation électrique. Pour une pompe à chaleur air-eau, l’installation comporte également les raccordements hydrauliques nécessaires à son fonctionnement.
Ces interventions nécessitent des compétences spécifiques : une erreur d’étanchéité, une protection électrique inadaptée ou une liaison mal réalisée peut affecter la sécurité et les performances de l’installation.

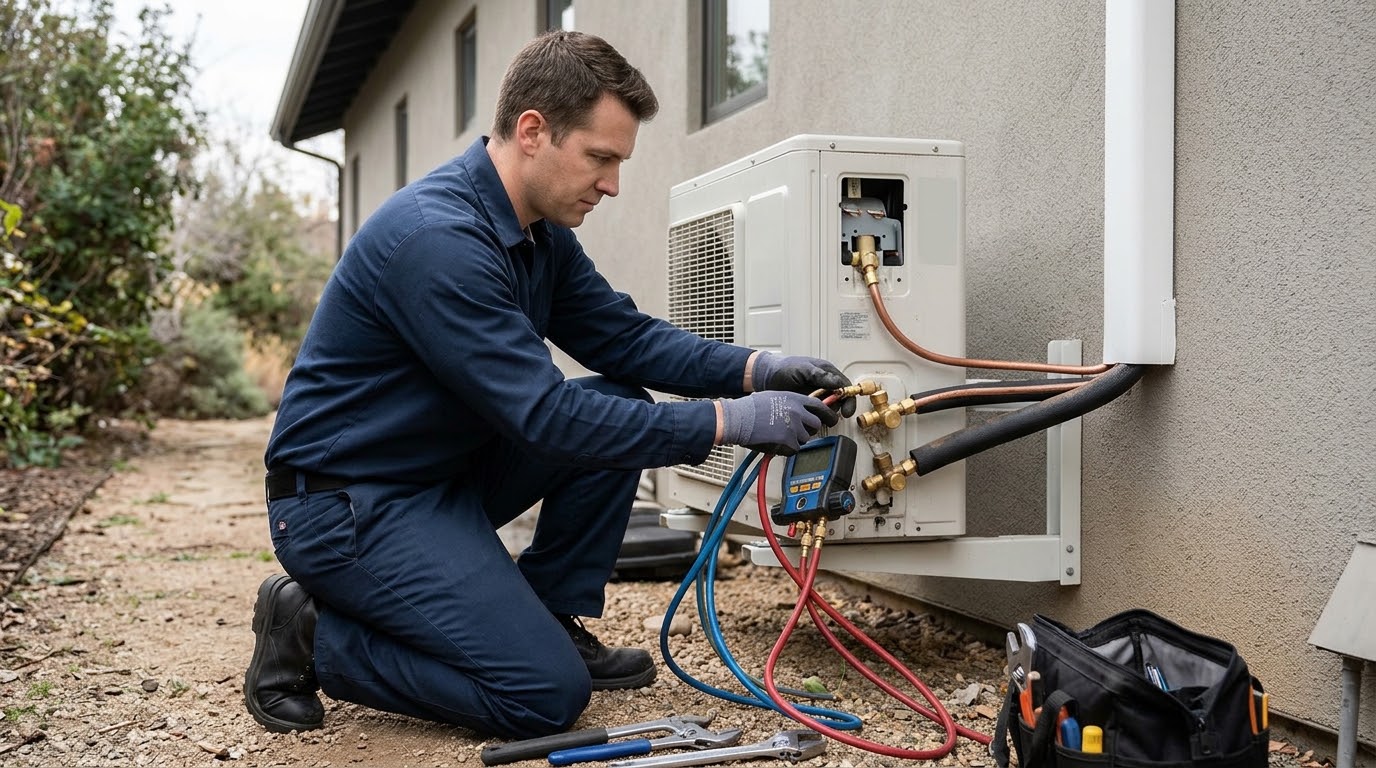

Réaliser les liaisons frigorifiques dans les règles
Sur une pompe à chaleur utilisant des liaisons frigorifiques entre l’unité extérieure et l’unité intérieure, des conduites assurent la circulation du fluide frigorigène.
Le raccordement frigorifique doit être réalisé par un opérateur disposant des qualifications et habilitations réglementaires appropriées. La manipulation des fluides frigorigènes est encadrée en raison des risques techniques et de leurs conséquences possibles sur l’environnement.
Le professionnel intervient notamment sur :
- La préparation et la mise en place des conduites frigorifiques.
- La réalisation des raccords selon la technique prescrite par le fabricant.
- Le contrôle de l’étanchéité du circuit.
- La vérification de la conformité des liaisons et de leur isolation.
- Les opérations liées au fluide frigorigène nécessaires à la mise en service.
Selon la technique de raccordement, des opérations comme le brasage sous azote peuvent être employées afin de limiter l’oxydation interne des conduites. Les méthodes exactes dépendent cependant de l’équipement installé.
Les fluides frigorigènes, notamment le R32 et le R410A cités dans l’article initial, présentent des caractéristiques et des impacts environnementaux différents. Le fluide doit être celui prévu pour l’équipement et respecter les règles applicables.
Attention : la manipulation du circuit frigorifique ne doit pas être improvisée. Une fuite peut dégrader le fonctionnement de la pompe à chaleur et entraîner un rejet de fluide dans l’environnement. Les contrôles et interventions réglementés doivent être effectués par un professionnel habilité.
Respecter la norme électrique NF C 15-100
Le raccordement électrique du groupe extérieur doit être conçu en tenant compte de la puissance de l’équipement, des caractéristiques de l’installation et des règles de sécurité applicables.
La norme NF C 15-100 constitue une référence essentielle pour les installations électriques basse tension en France. Les protections doivent être adaptées aux prescriptions du fabricant et aux caractéristiques du circuit.
Le professionnel vérifie notamment :
- Le dimensionnement de l’alimentation électrique.
- La section et les caractéristiques des conducteurs.
- La présence de protections adaptées contre les surintensités.
- Le dispositif différentiel approprié.
- La qualité du raccordement à la terre.
- La conformité des connexions au tableau électrique.
Un dispositif différentiel de type A peut être requis ou recommandé selon l’équipement et la configuration électrique. Son choix doit être confirmé à partir de la documentation technique et des règles applicables.
Adapter la section des câbles à l’installation
Le choix d’un câble électrique ne dépend pas uniquement de la puissance thermique annoncée pour la pompe à chaleur. Il faut aussi considérer la puissance électrique absorbée, l’intensité du circuit, la longueur de la liaison, le mode de pose et les conditions de protection.
L’article initial présente les correspondances indicatives suivantes :
| Puissance indiquée pour la PAC | Section mentionnée |
|---|---|
| 3 kW | 1,5 mm² |
| 6 kW | 2,5 mm² |
| 9 kW | 4 mm² |
Ces valeurs sont reprises à titre documentaire et ne constituent pas un tableau de dimensionnement électrique applicable tel quel. La puissance thermique d’une pompe à chaleur ne permet pas, à elle seule, de déterminer la section de ses conducteurs.
Le dimensionnement définitif doit être effectué par un électricien qualifié, sur la base des caractéristiques électriques réelles de l’appareil, de la longueur du circuit, de son mode de pose et des protections nécessaires.
Les conducteurs doivent ensuite être raccordés en respectant leur identification, notamment le bleu pour le neutre et le vert/jaune pour le conducteur de protection. Les contrôles électriques doivent être réalisés avant la mise sous tension.
Mise en service : vérifications et tests avant utilisation
La mise en service permet de confirmer que les composants sont correctement raccordés et que la pompe à chaleur fonctionne conformément aux indications du fabricant.
Cette phase ne doit pas être réduite à un simple démarrage. Elle comprend des vérifications préliminaires, des opérations sur les circuits concernés et des tests de fonctionnement.
Effectuer les vérifications préliminaires
Avant la première mise en marche, le professionnel contrôle l’ensemble des éléments nécessaires à un fonctionnement sûr.
- Vérifier la stabilité du groupe extérieur et le serrage des fixations.
- Contrôler les raccordements frigorifiques et leur étanchéité, lorsqu’ils sont présents.
- Examiner les raccordements et protections électriques.
- Vérifier l’absence d’obstacle autour des entrées et sorties d’air.
- S’assurer que l’évacuation de l’eau est correctement organisée.
- Contrôler les autres circuits nécessaires selon le type de pompe à chaleur.
Ces vérifications permettent de détecter les problèmes éventuels avant de solliciter l’installation en fonctionnement normal.
Procéder à la mise sous vide du circuit frigorifique si nécessaire
Pour les installations comportant des liaisons frigorifiques réalisées sur place, une mise sous vide peut être nécessaire afin d’évacuer l’air et l’humidité du circuit avant son fonctionnement.
Cette opération est réalisée par un professionnel qualifié avec des équipements adaptés, notamment une pompe à vide. Elle intervient selon la procédure prévue pour le système concerné, après les contrôles appropriés.
La mise sous vide ne doit pas être confondue avec une purge consistant à libérer du fluide frigorigène dans l’atmosphère.

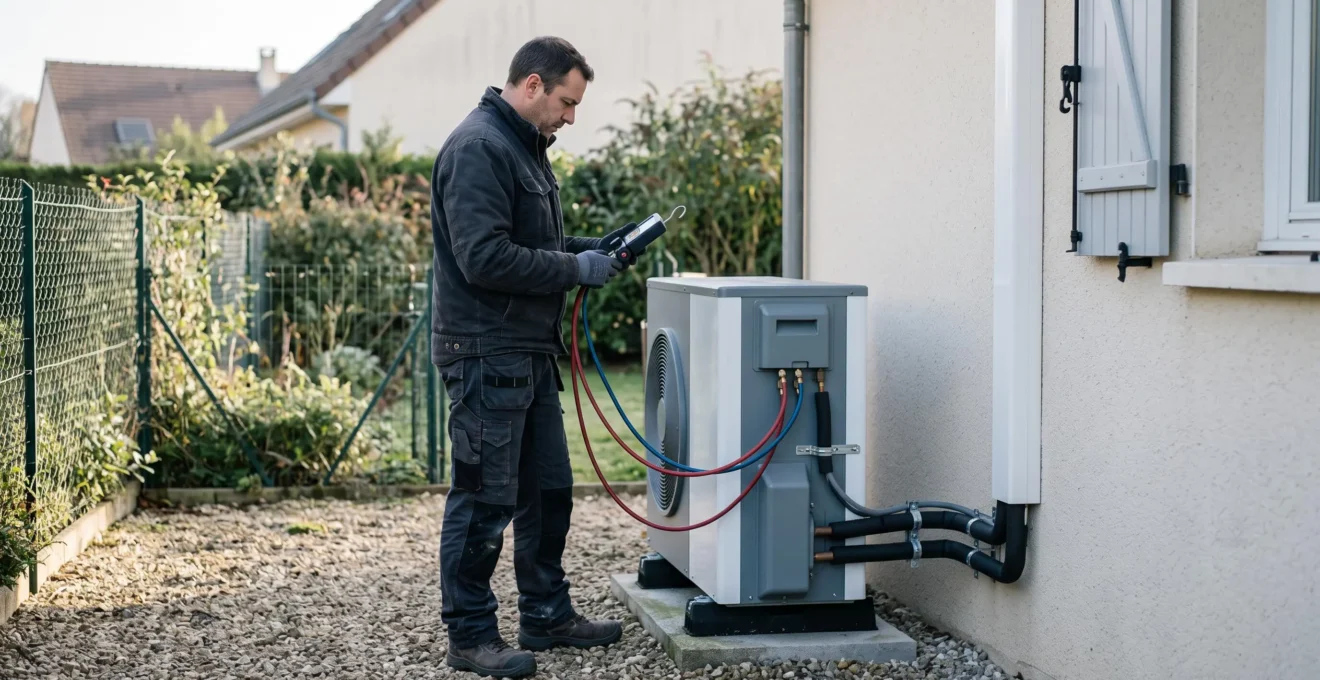

Tester le fonctionnement de la pompe à chaleur
Une fois les contrôles réalisés, le technicien procède au démarrage puis vérifie le comportement de l’équipement.
Les tests portent notamment sur :
- Le démarrage : s’assurer que l’appareil se met en fonctionnement sans défaut apparent.
- La production de chaleur : vérifier les températures pertinentes selon le type de pompe à chaleur et le circuit utilisé.
- Le circuit frigorifique : contrôler les paramètres prescrits par le fabricant.
- Le fonctionnement mécanique : détecter d’éventuelles vibrations ou bruits anormaux.
- L’étanchéité : confirmer l’absence de fuite avec les méthodes de contrôle appropriées.
- Les réglages : ajuster les paramètres nécessaires aux besoins du logement.
L’article source mentionne une plage de température comprise entre 35 et 55 °C en mode chauffage. Cette indication peut correspondre à certaines températures de départ d’eau de systèmes de chauffage, mais ne constitue pas une température universelle de soufflage ou une valeur à atteindre sur toutes les pompes à chaleur.
Les températures et pressions attendues doivent être appréciées selon le type d’installation et la documentation technique.
Avant la première utilisation : Demandez au professionnel de vous expliquer les principaux réglages, les consignes d’utilisation et les signes pouvant révéler un fonctionnement anormal. Ces informations facilitent l’exploitation et l’entretien de l’installation.
Entretenir sa PAC pour une performance durable
Après la mise en service, la qualité de l’entretien influence la conservation des performances de la pompe à chaleur. Un groupe extérieur encrassé, une évacuation obstruée ou des fixations dégradées peuvent perturber son fonctionnement.
L’entretien repose sur deux niveaux complémentaires : des vérifications courantes accessibles à l’utilisateur et des interventions techniques réalisées par un professionnel.
Quels gestes d’entretien réaliser soi-même ?
Le propriétaire peut effectuer des contrôles visuels réguliers, sans ouvrir les parties techniques de l’appareil ni intervenir sur les circuits électriques ou frigorifiques.
Les principaux gestes consistent à retirer les feuilles et débris autour de l’unité, préserver la circulation de l’air, vérifier l’absence d’accumulation d’eau et repérer d’éventuelles vibrations inhabituelles.
Checklist d’entretien du groupe extérieur : utilisez cette liste pour réaliser vos vérifications courantes en respectant les consignes du fabricant.
- Contrôler que les entrées et sorties d’air sont dégagées.
- Retirer les feuilles, poussières et débris accessibles sans endommager les ailettes.
- Vérifier visuellement l’état des supports et fixations.
- Examiner le cheminement et l’évacuation de l’eau.
- Repérer les bruits ou vibrations inhabituels.
- Nettoyer les filtres accessibles des unités intérieures lorsque le modèle en comporte.
- Vérifier que les réglages de température correspondent aux besoins réels du logement.
Le nettoyage doit être effectué avec précaution. Les ailettes de l’échangeur peuvent être fragiles et ne doivent pas être déformées. Les opérations nécessitant un démontage ou un accès aux composants internes sont à réserver au personnel compétent.
Quand prévoir une maintenance professionnelle ?
L’article initial recommande une maintenance professionnelle tous les deux ans. Cette fréquence constitue un repère, mais la périodicité réglementaire dépend notamment des caractéristiques et de la puissance de la pompe à chaleur. Des contrôles supplémentaires peuvent également être applicables à certains circuits frigorifiques.
Le professionnel peut notamment :
- Contrôler l’état du compresseur, du ventilateur et des composants accessibles.
- Vérifier les températures et paramètres de fonctionnement.
- Examiner l’étanchéité du circuit frigorifique lorsque cela s’applique.
- Contrôler les raccordements, supports et dispositifs de sécurité.
- Effectuer les ajustements ou réparations nécessaires.
Une recharge en fluide frigorigène ne constitue pas une opération d’entretien systématique. Elle ne doit être effectuée que lorsqu’elle est techniquement justifiée, après diagnostic et traitement d’une éventuelle anomalie.
En cas de panne, le recours au service après-vente facilite la prise en charge du problème. REABIL annonce un SAV sous 24 heures, une information à distinguer d’une garantie de réparation effective dans ce délai.
Adapter les réglages pour préserver le rendement
Une pompe à chaleur correctement installée peut perdre en efficacité si ses réglages ne correspondent pas à l’usage du logement.
Pour limiter les consommations inutiles, l’article source propose une température de consigne de 19 °C en chauffage et de 26 °C en climatisation. Ces valeurs restent indicatives et doivent être adaptées aux besoins des occupants et aux conditions du logement.
L’utilisation d’un thermostat programmable peut aider à ajuster la température selon les périodes d’occupation. Il convient toutefois de respecter les recommandations de fonctionnement propres à la pompe à chaleur, notamment concernant les variations de consigne.
Le dégivrage est généralement pris en charge automatiquement par les équipements prévus à cet effet. Une formation récurrente de glace qui ne disparaît pas normalement doit conduire à vérifier la situation plutôt qu’à tenter une intervention improvisée.
Enfin, l’article d’origine évoque une durée de fonctionnement de 15 à 20 ans pour une pompe à chaleur bien entretenue. Cette estimation ne constitue pas une garantie : la durée de vie réelle dépend notamment de l’équipement, des conditions d’utilisation, de la qualité de la pose et de l’entretien.
Sécuriser l’installation sur le long terme
La réussite d’une installation de groupe extérieur repose sur la continuité des bonnes pratiques : un dimensionnement adapté, un emplacement bien choisi, une fixation stable, des raccordements conformes et une mise en service rigoureuse.
Les vérifications simples peuvent être réalisées régulièrement par l’utilisateur. En revanche, les opérations techniques sur l’électricité, le fluide frigorigène et les composants internes doivent rester confiées aux professionnels qualifiés.
Faire intervenir un installateur compétent dès la préparation du projet, puis assurer un suivi adapté de l’équipement, permet de préserver les conditions nécessaires à un chauffage fiable, performant et durable.
